PVC是一種強極性聚合物，分子間的強作用力使制品變得堅硬，缺乏彈性和柔韌性。加入增塑劑可降低分子間的作用力，從而降低軟化溫度，減小熔體的粘度，增加流動性和柔韌性，改善制品的加工性能。

"1、相容性：使用條件：與樹脂有良好的相容性；增塑劑與樹脂的溶解度參數(shù)越接近--兩者相容性越好--增塑劑的增速效率越高。

總結(jié)： DOS與ESO和PVC的相容性不好，需要與其他主增塑劑共同使用，其余都可作為PVC主增塑劑單獨使用。

2、增速效率：=50（100份PVC樹脂中50份的DOP達成的配料的彈性模量）/X份（同等彈性模量的100份PVC樹脂中需要加入的某種增塑劑的份數(shù)），比值越小，增速效率越好。

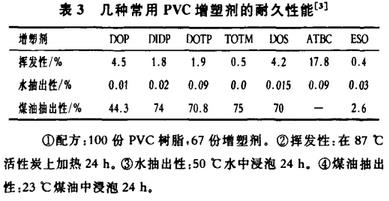

3、耐久性：揮發(fā)、抽出、遷移，影響：制品變硬；

總結(jié)：ESO耐久性最好；TOTM揮發(fā)性最好，可用在PVC電纜料上；ATBC揮發(fā)性差，不能單獨用在電纜料上。

4、耐寒性：耐寒性與相容性呈反向關(guān)系

DOS:寒冷地區(qū)的電纜常用。

5、加工性能：影響因素：相容性和最低塑化溫度

6、電絕緣性：增塑劑可使電絕緣性1*10的16次方Ω.cm下降，尤其是脂肪酸類增塑劑

7、價格：在PVC電纜料中，重量比20%-40%，成本比重30%-60%

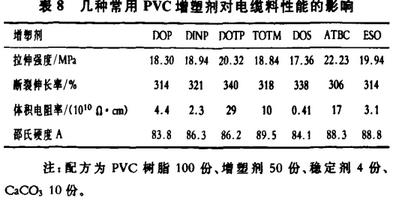

總結(jié)：不同增塑劑生產(chǎn)的PVC電纜料的性能對比

綜述：DOS、ATBC、ESO不能單獨使用；耐高溫考慮TOTM；耐寒考慮DOS、DOA；較高電絕緣考慮DOTP；耐候性考慮ESO配合使用。
