陶熙DOW道康寧有機硅樹脂脫模涂層DOWSIL? 20 Release是溶劑中含有聚二甲基硅氧烷和高分子量有機硅樹脂。DOWSIL? 20 Release Coating 提供了持久的隔離膜，對于有時即便使用其他有機硅也難以從模具表面脫離的塑料、粘合劑和其他彈性體產(chǎn)品可以進行有效脫模。

陶熙DOW道康寧有機硅樹脂脫模涂層DOWSIL? 20 Release特性

優(yōu)點

易于使用

 不會使成型制件褪色

 可用溶劑稀釋

 在大多數(shù)情況下，單次使用可以提供多次成型周期的脫模效果

 提供熱穩(wěn)定、不炭化、不油膩的隔離膜

 最大程度減少在模具和口模的堆積現(xiàn)象

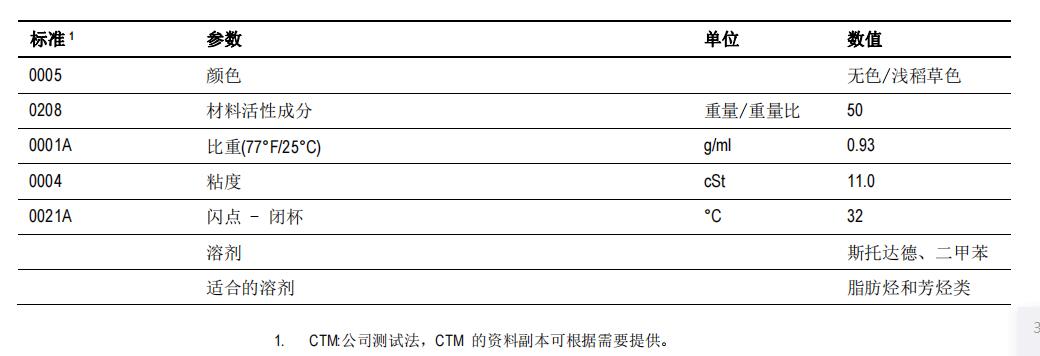

陶熙DOW道康寧有機硅樹脂脫模涂層DOWSIL? 20 Release技術(shù)數(shù)據(jù)

陶熙DOW道康寧有機硅樹脂脫模涂層DOWSIL? 20 Release應(yīng)用

在制造塑料零件時，為環(huán)氧樹脂、三聚氰胺、甲基丙烯酸酯、酚醛樹脂、聚酯和聚氨酯提供耐用的隔離膜。

為有機硅玻璃層壓板以及有機硅模塑料管和零部件脫模。

為木材成型操作、金屬鑄造和橡膠墊片提供脫模功能。

陶熙DOW道康寧有機硅樹脂脫模涂層DOWSIL? 20 Release使用方法

為了更輕松地施涂和更好地控制模具表面的用量，DOWSIL? 20 Release Coating 應(yīng)稀釋其 1 份至 5–10 份溶劑中。如果潤濕存在問題，將 10 份 DOWSIL? 20 Release Coating 與 80 份異丙醇 (99%) 與 10 份甲苯混合，取代上文提到的溶劑。使用溶劑時，需提供適當?shù)耐L，并遵守制造商標簽上的說明。 如要使用在表面有孔的模具上，需使用濃度更高的溶液，可按 1:1 比例混合溶劑與 DOWSIL? 20 Release Coating。一旦模具被脫模劑浸潤后，可以使用更

稀釋的溶液。 在實際使用條件下，應(yīng)在實際操作前通過小規(guī)模試操作確定施用頻率和適當濃度，以實現(xiàn)最佳脫模性能。

稀釋后，DOWSIL? 20 Release Coating 可經(jīng)噴涂、刷涂或擦涂使用。應(yīng)用前應(yīng)清潔模具表面。當將此產(chǎn)品涂在非常薄的薄膜上時，可獲得最佳的脫模特 性。 避免使用過多。 厚膜的脫模性較差，甚至可能導致粘連。難以脫模還可能是由于分散不均或未完全潤濕表面所導致。可以通過擦去脫模劑的方式直到獲得干燥的薄膜進行修正。

施涂后，晾干模具表面直至完全沒有稀釋劑。由于用于稀釋 DOWSIL? 20 Release Coating 的溶劑可能易燃，在熱表面施涂稀釋劑時需采取特別措施。

固化

盡管并非必需，但熱固化可產(chǎn)生更好的脫模性并提高隔離膜的耐久性。建議在 93–204°C (200–400°F) 溫度下加熱模具 5–10 分鐘。 成型件表面處理 某些情況下，DOWSIL? 20 Release Coating 所形成的硅離型膜還可能會影響成

型件的上漆和粘合。如果需要進行表面噴涂或粘合，必須在使用前詳盡測試硅脫模劑的效果。

陶熙DOW道康寧有機硅樹脂脫模涂層DOWSIL? 20 Release包裝

本產(chǎn)品為 20 公斤和 170 公斤容器裝，凈重。
